PHASEMATION T-550 MC STEP UP TRANSFORMER
Product Outline and concept
We are pursuing concepts such as the magnetic flux control technology and the mounting of the transformer that was cultivated in the T-1000 released in 2019 which has won many awards. We adopted a 10 mm thick aluminum slant panel which was used in the new generation models such as the EA-350 and was designed in the same accordance.
Main features

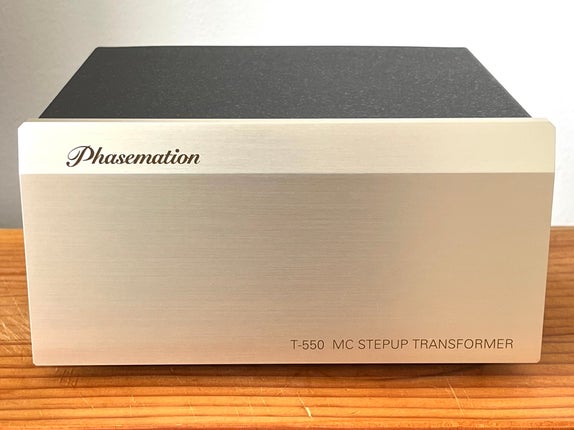

Adopting a strong chassis structure that follows the T-1000 design. The front panel is a rigid box structure having a 10 mm thick slanted aluminum panel, a 1,2 mm thick copper plating board chassis, and a 1,6 mm thick copper plating cover. Non-magnetic stainless steel screws are used for assembly to ensure rigidity and reduce magnetic distortion.
In addition, the transformer itself is floating on the main unit with a high damping rubber material and prevents the transmission of external vibrations.
Also electrically speaking, by placing a magnetic shield material near the transformer can bring about the reduction of external induction hums and magnetic distortion.

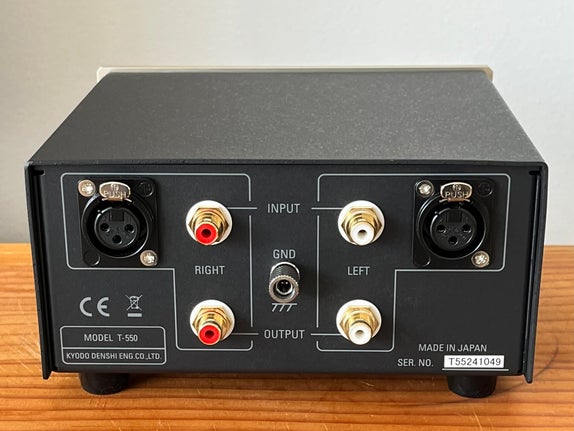

The input portion supporting a phono balanced transmission. When generating power through a cartridge coil, a balanced operation is conducted essentially. Transmitting this signal with an unbalanced connection results in not only losing the worth of a balanced type, but also the sound quality is directly affected by external noise.
MC step up transformer T-550 productomschrijving en concept
We streven naar concepten zoals de magnetische flux control technologie en de montage structuur van de transformator die werd ontwikkeld in de T-1000 die in 2019 werd uitgebracht en vele prijzen heeft gewonnen. We hebben een 10 mm dik schuin aluminum paneel dat werd gebruikt in de nieuwe generatie modellen zoals de EA-350 en in dezelfde zin was ontworpen.
Belangrijkste kenmerken
De T-550 volgt de sterke chassis structuur die het ontwerp van de T-1000 heeft. Het frontpaneel is een stijve doos structuur met een 10 mm dik schuin aluminum paneel, een 1,2 mm dik koperen chassis en 1,6 mm dikke koperen afdekking. Niet magnetische roestvrijstalen schroeven worden gebruikt voor de montage om de stijfheid te garanderen en magnetische vervorming te verminderen. Bovendien zweeft de transformator zelf op de hoofdeenheid met een sterk dempend rubbermateriaal en voorkomt dit de overdracht van externe trillingen. Ook elektrisch gezien kan het plaatsen van een magnetisch afschermingsmateriaal in de buurt van de transformator de vermindering van externe inductie brom en magnetische vervorming bewerkstelligen.
Het ingangsgedeelte ondersteunt een gebalanceerde phono transmissie. Bij het opwekken van stroom via een cartridge spoel vindt feitelijk een gebalanceerde werking plaats. Het verzenden van dit signaal met een ongebalanceerde verbinding leidt niet alleen tot verlies van de waarde van een gebalanceerd type, maar ook tot een directe beïnvloeding van de geluidskwaliteit door externe ruis.
We hebben de speciale, door ons ontwikkelde gesplitste wikkeldraadstructuur overgenomen. Door een verliesarme, ultradikke koperdraad te wikkelen rond een grote EI-kern, gemaakt van een 0,2 mm dik 78% permalloy materiaal, hebben we een uitstekende frequentiekarakteristiek en fasekarakteristiek over een brede band bereikt.
Hierdoor zijn er uitstekende eigenschappen van uitstekende lineariteit voor lage frequenties en een hoog rendement, wat de fasevervorming in het hoorbare handbereik vermindert en een ruimtelijke expressie en een duidelijker lokalisatie van het geluidsbeeld teweegbrengt die vitaliteit over het gehele bereik kan vullen.
Price: €1200,- incl 21% VAT
